virtual-oji’s diary

SIerに勤務するインフラエンジニアのブログ

ブログ人気記事の紹介

ブログを始めて約1年が経過しました。そこで本ブログの傾向と人気記事を公開しようと思います。



まず主なアクセス元は以下になってました。

f:id:virtual-oji:20200523153155p:plain

やはりGoogleからお越しいただく方が圧倒的でした。

以外とbingも3%いらっしゃるんですね~



次に訪問者数です。

f:id:virtual-oji:20200523153320p:plain



今日0!!というのは置いておいて・・・w

累計8,000PV弱くらいの方にお越しいただけているようです。ありがとうございます!

大手の方に比べるとまだまだであると思いますが、微力ながらこれからもコミュニティの発展と困ってるいる方の助けになればと思います。



次に人気記事です。

f:id:virtual-oji:20200523153547p:plain

主にVMware,AWS,NetApp関連の記事が多いのですがジャンルに関係なく満遍なく見て頂けているのかな~という印象です。

人気記事TOP3記事のリンクを張っておきますので是非ご覧ください!



一番人気

virtual-oji.hatenablog.com



二番人気

virtual-oji.hatenablog.com



三番人気

virtual-oji.hatenablog.com



新しいメジャーバージョンであるvSphere7.0もリリースされましたし、導入方法なども書ければ良いな~と思っております。それでは~

VMware Cloud on AWSのサイジング②

以前の記事でVMware Cloud on AWS(以下VMC on AWS)のサイジング方法を紹介したのですがサイジングページがver3に更新されましたのでご紹介します。

基本的な使い方は変わっていないので以前の記事もご参照ください。

virtual-oji.hatenablog.com



本サイジングツールを利用するとESXiが何台必要か?を簡単に計算することができます。

以下のサイトにアクセスしますとサイジングページが表示されます。

https://vmc.vmware.com/sizer/workload-profiles

f:id:virtual-oji:20200523151444p:plain



パット見あまり以前のバージョンと変わっていないのですがいくつか変更があります。

vCPUやRAMを小数点付きで入力できるようになったので、より細かいサイジングが可能に。

また、計算結果によっては2ノード構成が表示されるようになりました。※5/23現在ではプレビュー版でSLAがつかないので注意ください

f:id:virtual-oji:20200523151845p:plain



また、サイジングツールで考慮されていない注意点です

★管理コンポーネントがLargeで計算されない。

→ホスト6台以上の環境ではSLAを満たすためにはvCenter・NSX Manager・NSX EdgeをLargeにする必要がありますので、別で考慮する必要があります。

★HCXは考慮されていない

→主に移行ツールで利用するHCXは考慮されていないので別で考慮する必要があります。

★ホストタイプの混在は計算できない

→i3とr5のホストタイプの混在は計算できません。あまり混在はしないと思いますが・・・。



以上、新しいサイジングツールのご紹介でした~

NetApp Cloud Volumes Services for AWSを構築してみた

今回はNetApp Cloud Volumes Services(CVS) for AWSを構築してみます。

そもそも何なのかというと一言でいえばAWS上で利用できるマネージド型のファイルサーバです。

ファイルサーバ機能を管理することなく簡単かつ迅速に展開することができます。



このブログでも過去に取り上げましたが似たサービスにNetApp Cloud Volumes ONTAP(CVO)というサービスがあります。

こちらはEC2上にインスタンスとして自分でファイルサーバを構築して運用する必要がありますが、CVSは一から構築したり運用する必要はなくファイルサーバを切り出して提供してもらうイメージのサービスです。



virtual-oji.hatenablog.com

こうして書くとCVS一択!!のように感じるかもしれませんが、それぞれの特徴がありますのでNetAppさんの公開資料から抜粋します。平たく言うとCVOのほうが細かいことを実現できます。

     【CVO】             【CVS

f:id:virtual-oji:20200501102243p:plain

※NetApp TechCommunityにてCVOについて私が講演した資料と録画が公開されていますので宜しければご覧ください。タイトル「在宅勤務・テレワークの大規模運用を支えるVDI on Cloudの先進的な活用事例」ちなみにHorizon7 on VMC on AWSの事例でもあります。

https://www.storage-channel.jp/netapp-tech-community

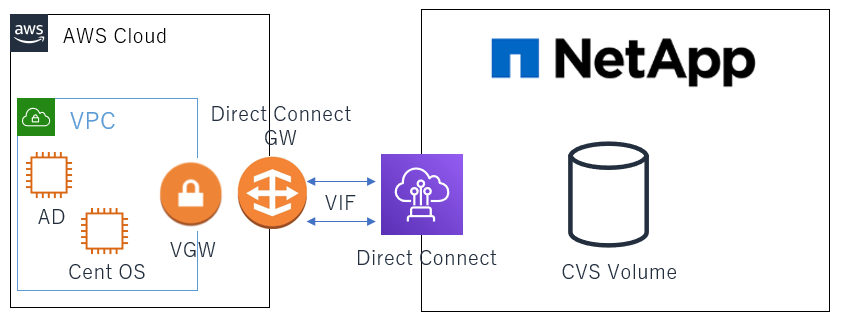

CVS構築に入る前に検証環境の全体概要です。

f:id:virtual-oji:20200501141312p:plain

まず、図の説明ですがVPCが検証環境のAWSです。ADとCentOSサーバが構築してあります。AD及びCenetOSのそれぞれからCVS VolumeにcifsとNFSで接続することをゴールとします。



Volumeを利用するにはVPCからNetApp社のコロケーションに接続する必要があります。

接続方法はNetApp社のDirectConnectに向けてVirtual Interface(VIF)を接続してあげる形です。

VIFを接続してあげるためにDirect Connect GatewayとVirtual Private Gateway(VGW)を作成してあげます。

AWSに慣れていない方には難しそうと感じるかもしれませんが、GUIでポチポチするだけなので簡単です。



ではいよいよ構築に進みます。

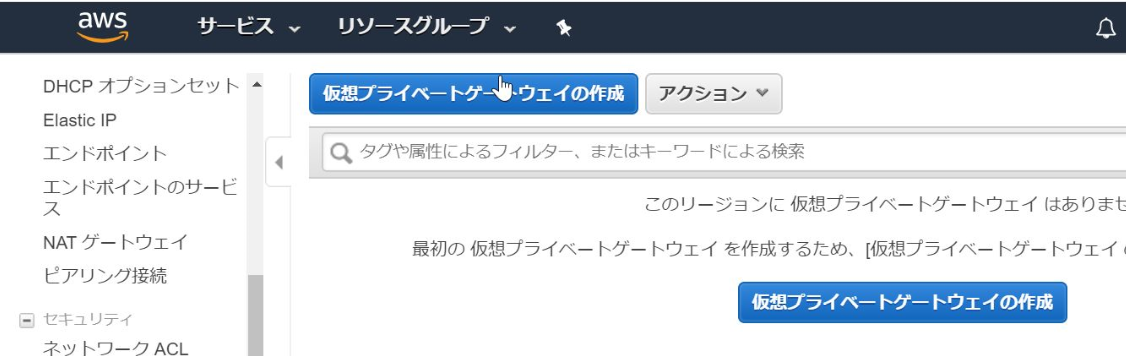

まずVGWを作成します。

f:id:virtual-oji:20200501133620p:plain

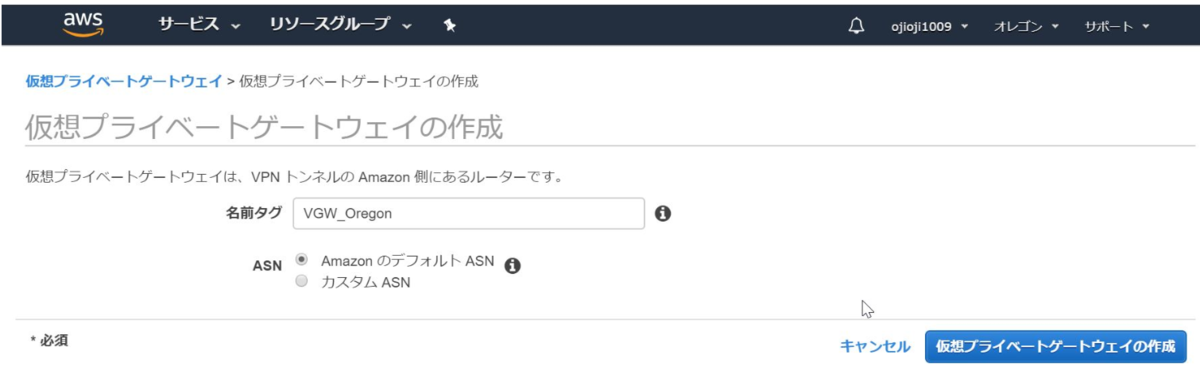

名前を入力します。費用を抑えるためにオレゴンリージョンでデプロイしたのでOregonという名前にしました。作成をクリックします。

f:id:virtual-oji:20200501134515p:plain

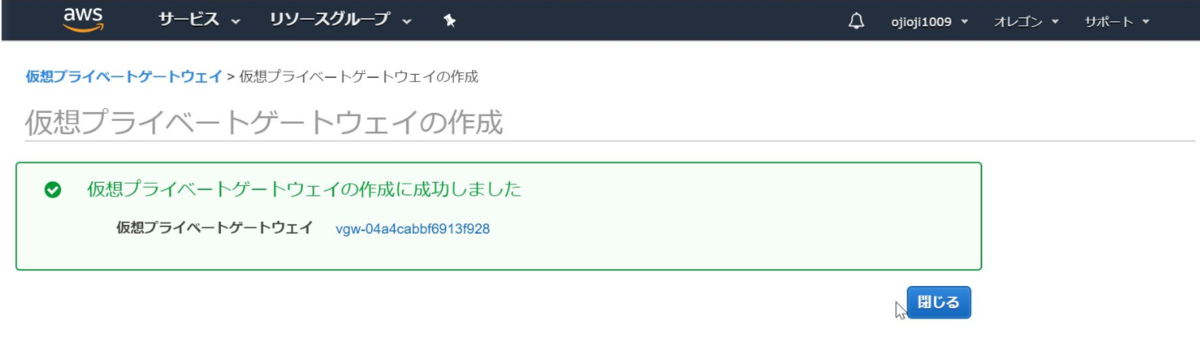

サクッと作成できます。

f:id:virtual-oji:20200501134601p:plain

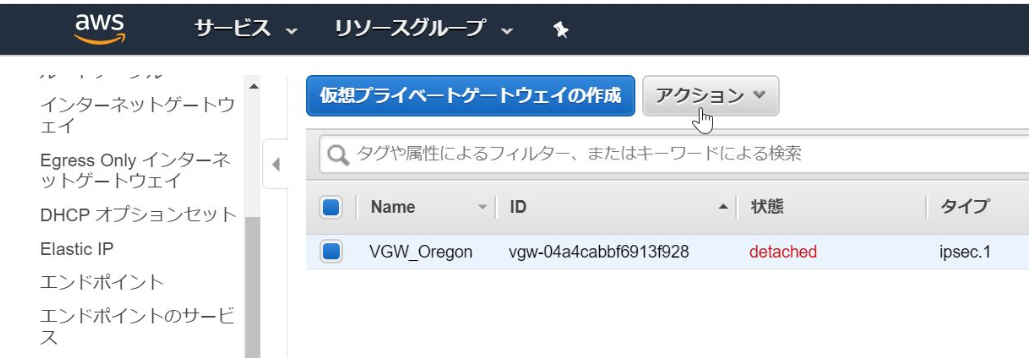

初期状態はデタッチ状態なのでアタッチしてあげる必要があります。

f:id:virtual-oji:20200501134638p:plain

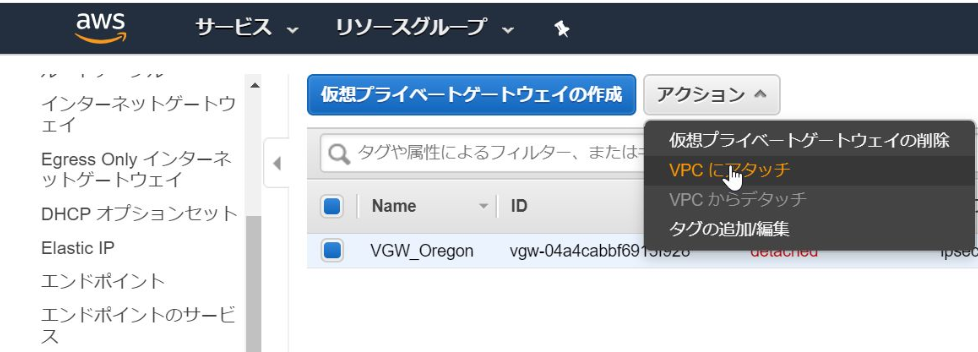

VPCにアタッチします。

f:id:virtual-oji:20200501134707p:plain

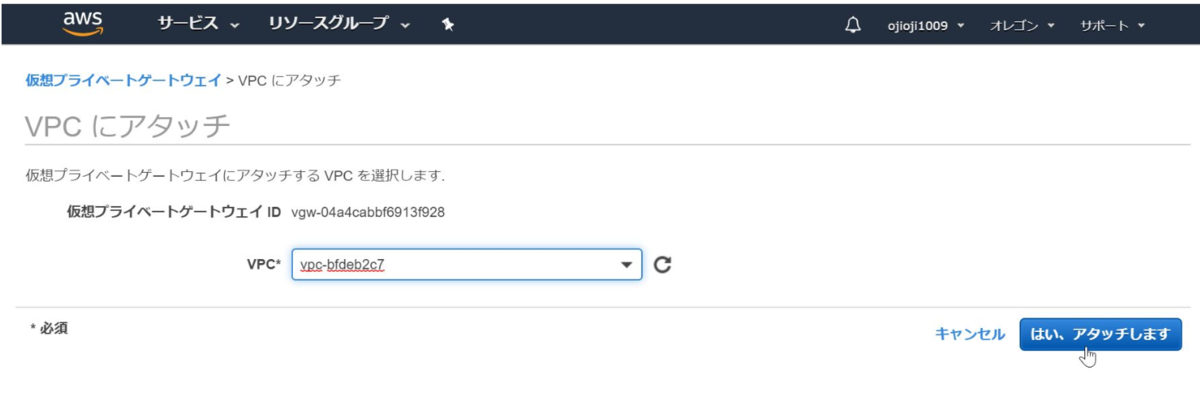

アタッチしたいVPCを選択してアタッチします

f:id:virtual-oji:20200501134748p:plain



アタッチングになって~

f:id:virtual-oji:20200501134819p:plain

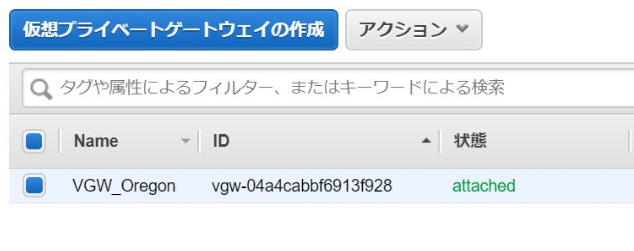

アタッチドになりまーす

f:id:virtual-oji:20200501134845p:plain

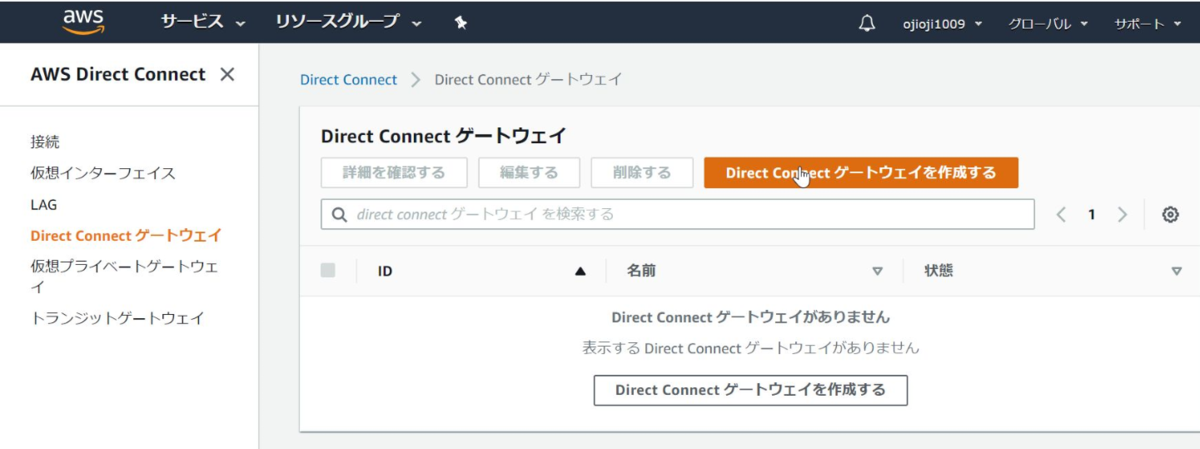

続いてDirect Connect Gatewayを作成します

f:id:virtual-oji:20200501134928p:plain

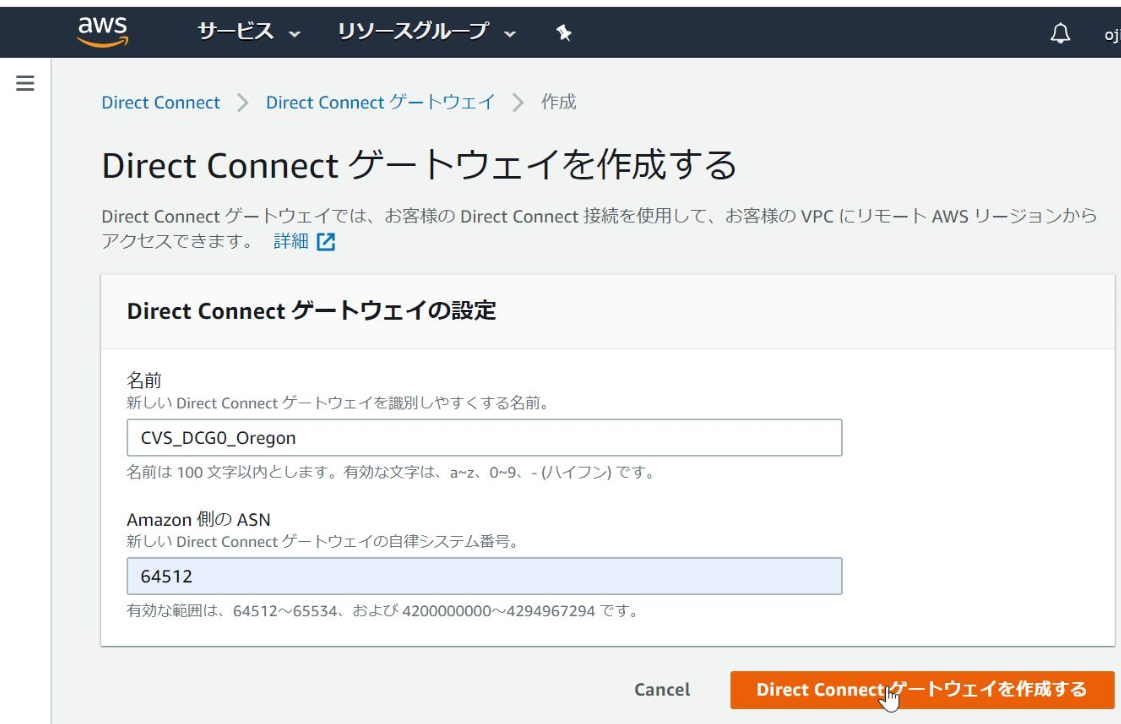

任意の名前を入れて先ほど作成したVGWのASNを入力して作成します

f:id:virtual-oji:20200501135019p:plain

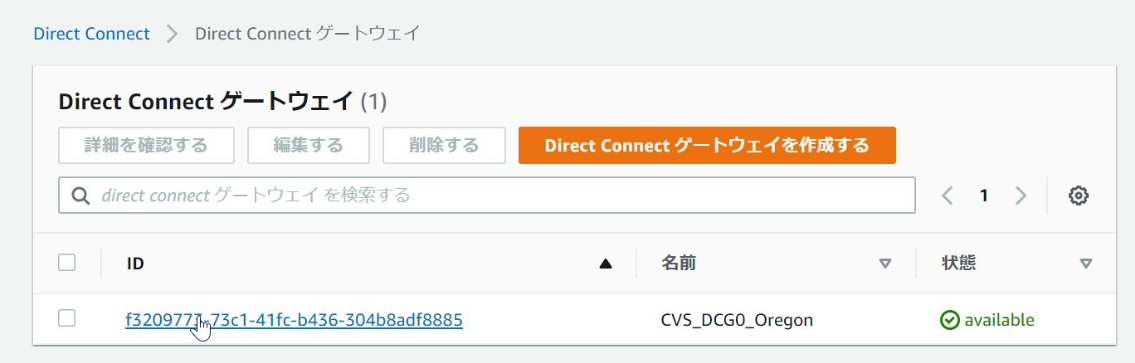

すぐにavailableになりまーす

f:id:virtual-oji:20200501135059p:plain

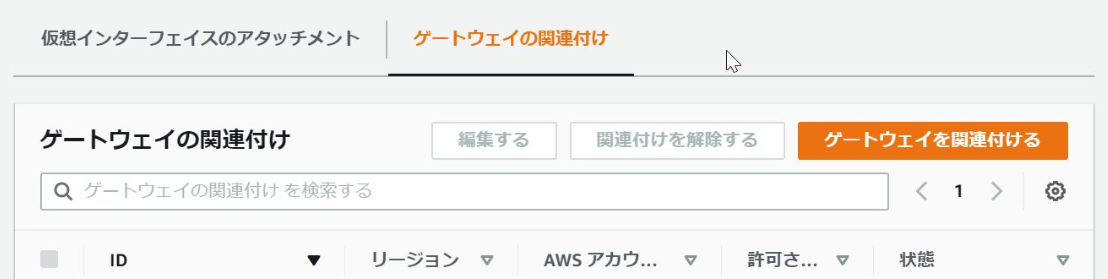

IDをクリックしてVGWと関連付けてあげます

f:id:virtual-oji:20200501135151p:plain

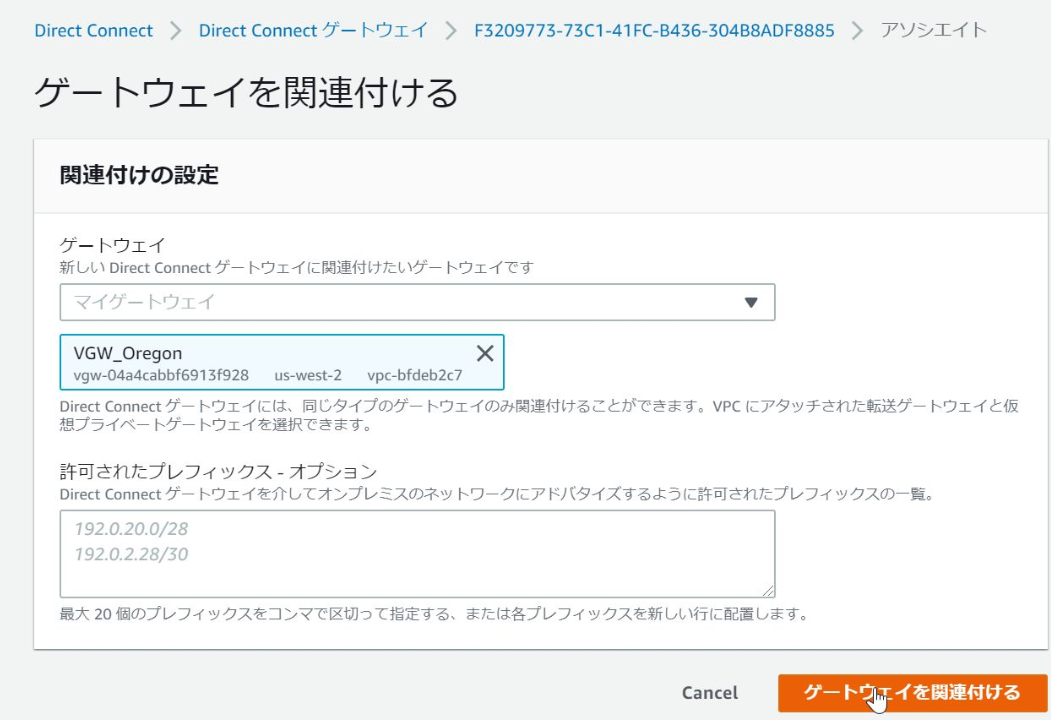

先ほど作成したVGWと関連付けします

f:id:virtual-oji:20200501135221p:plain

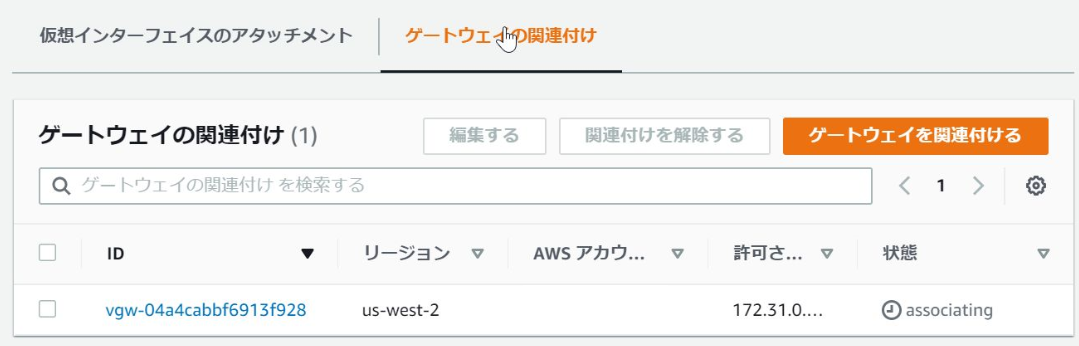

assosiatingになります

f:id:virtual-oji:20200501135310p:plain

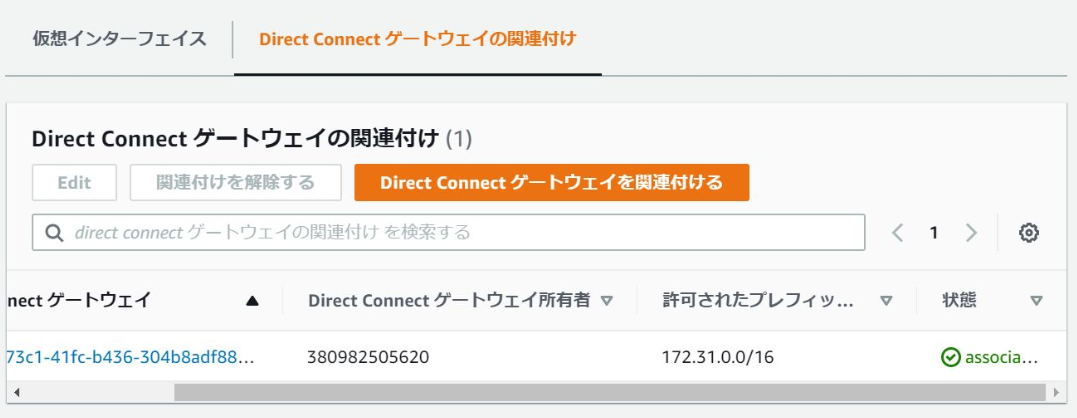

完了すると緑色になります

f:id:virtual-oji:20200501135358p:plain



続いてNetApp CVSをsubscribeします。

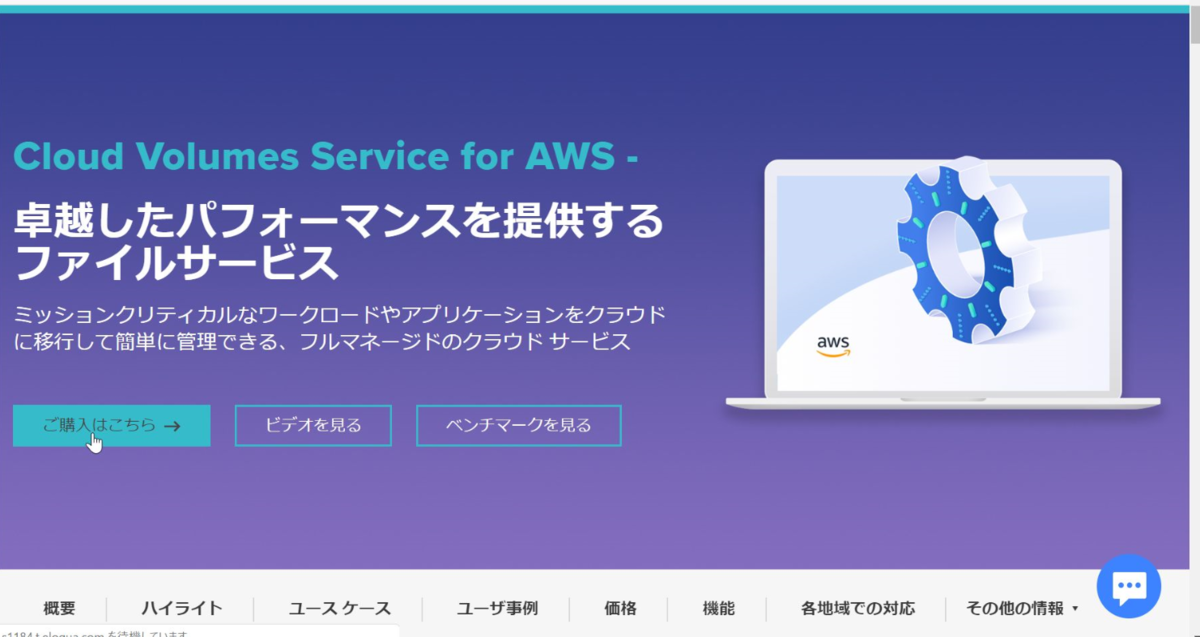

以下サイトにアクセスして購入はこちらをクリックします

https://www.netapp.com/jp/cloud-services/products/cloud-volumes-service-for-aws.aspx

f:id:virtual-oji:20200501135502p:plain

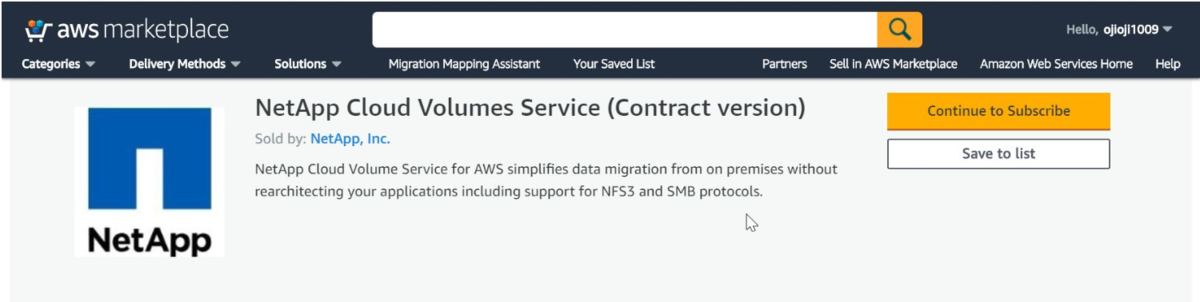

AWSのmarketplaceが開くのでcontinue to subscribeをクリックします

f:id:virtual-oji:20200501135612p:plain

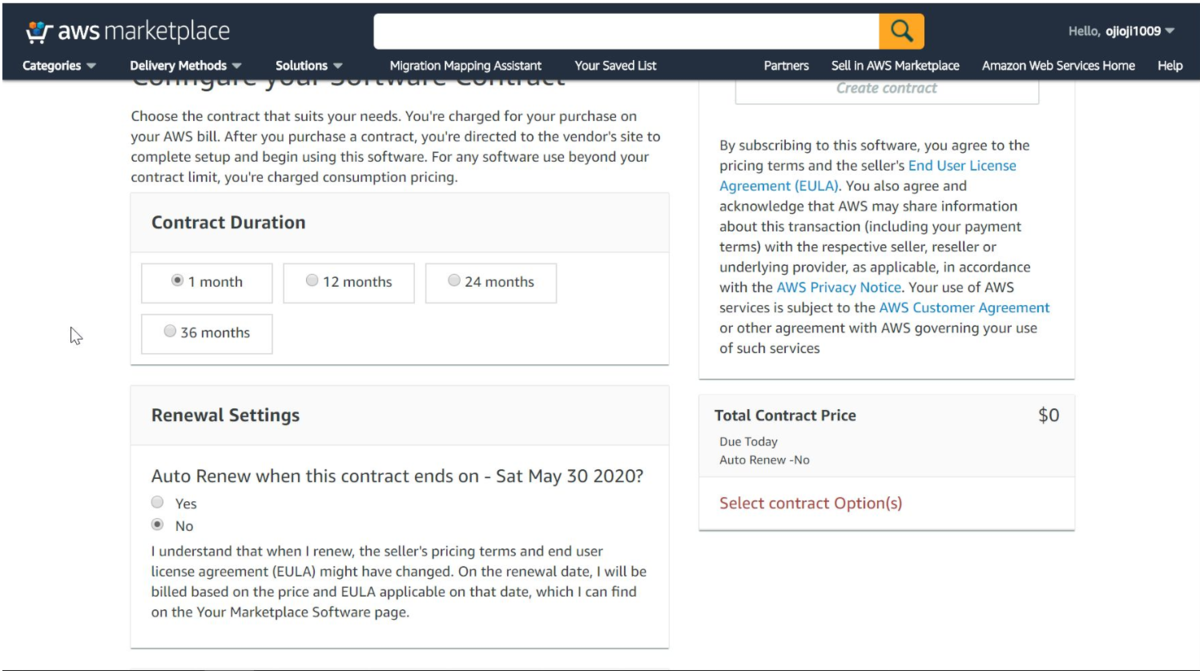

利用する期間と自動更新するか設定します。

f:id:virtual-oji:20200501135653p:plain



数量を設定します。検証ですのでミニマムで設定します。

3種類あるのですが高いやつほど高性能になります。

f:id:virtual-oji:20200501135738p:plain

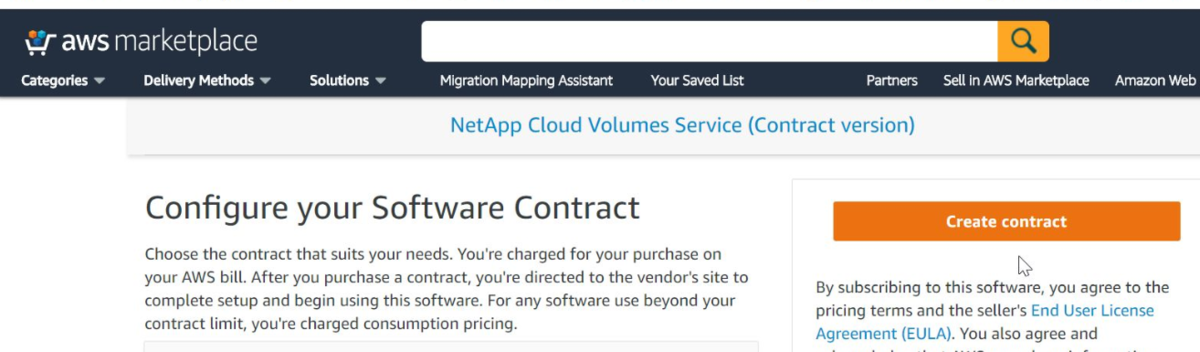

create contractをクリックします

f:id:virtual-oji:20200501135825p:plain



内容を確認してpay nowをクリックします。standardの1TBなので月額$100です

f:id:virtual-oji:20200501135853p:plain

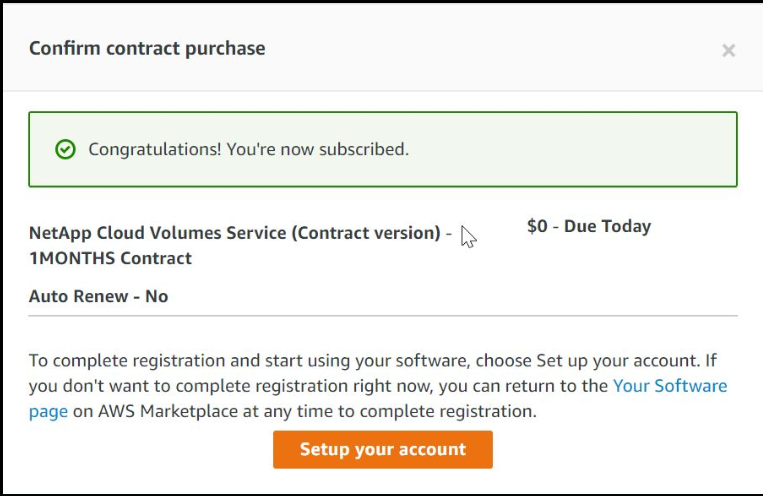

支払い完了です。

f:id:virtual-oji:20200501135947p:plain



setup your accountをクリックするとNetAppのページに飛びます。便利ですよね~

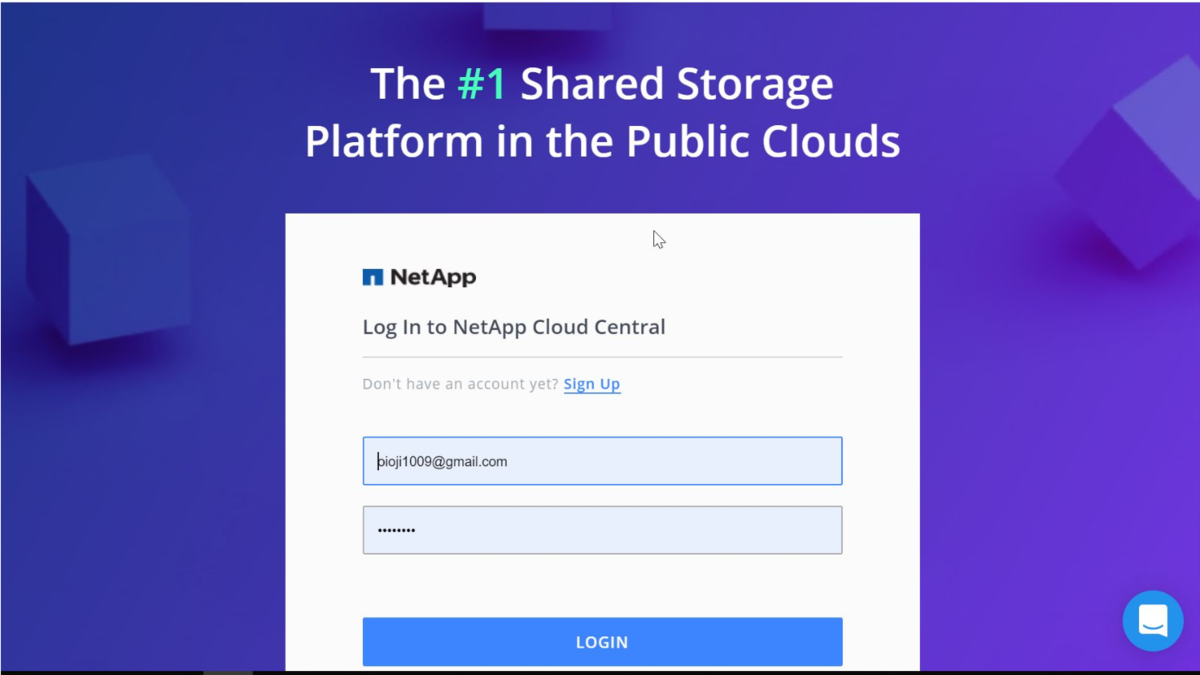

アカウントを持っている人は入力します。持っていないひとはsign upをクリックして作成します。

f:id:virtual-oji:20200501140050p:plain

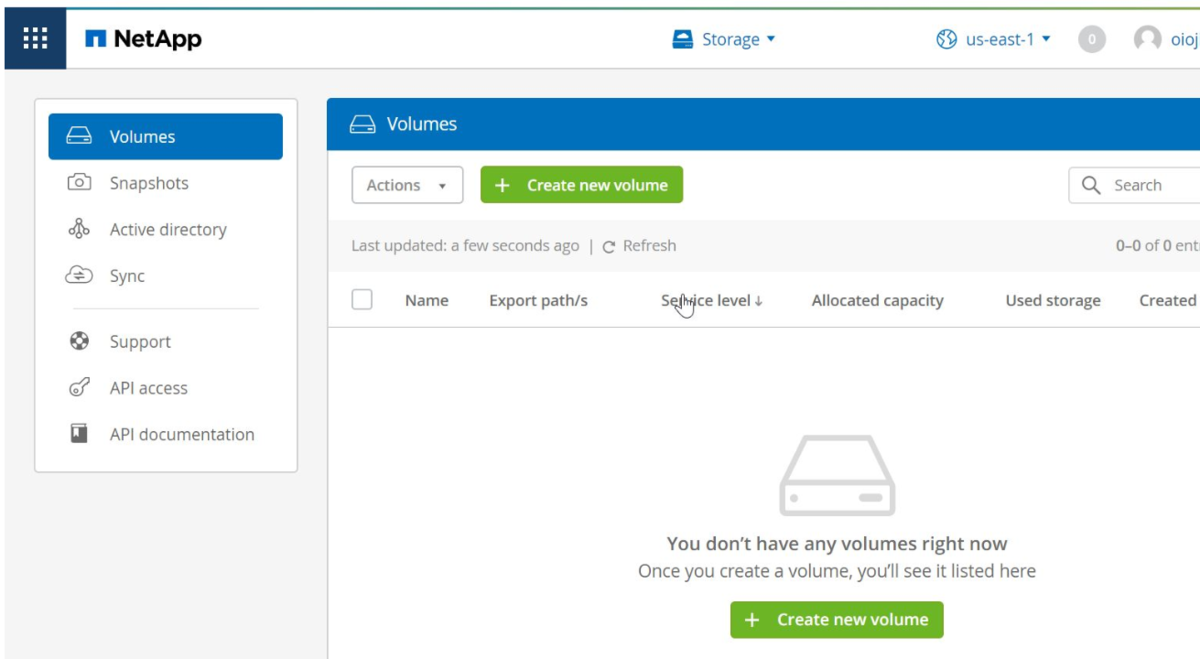

CVSの管理画面に遷移します。

f:id:virtual-oji:20200501140126p:plain

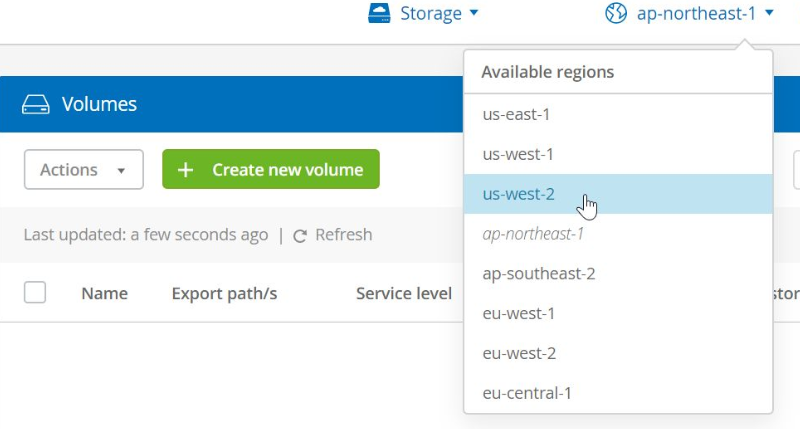

今回はオレゴンリージョンで作成したいのでus-west-2を選択します。

f:id:virtual-oji:20200501140231p:plain

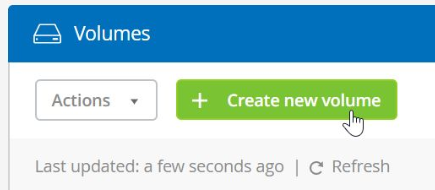

いよいよvolumeを作成します。

f:id:virtual-oji:20200501140300p:plain

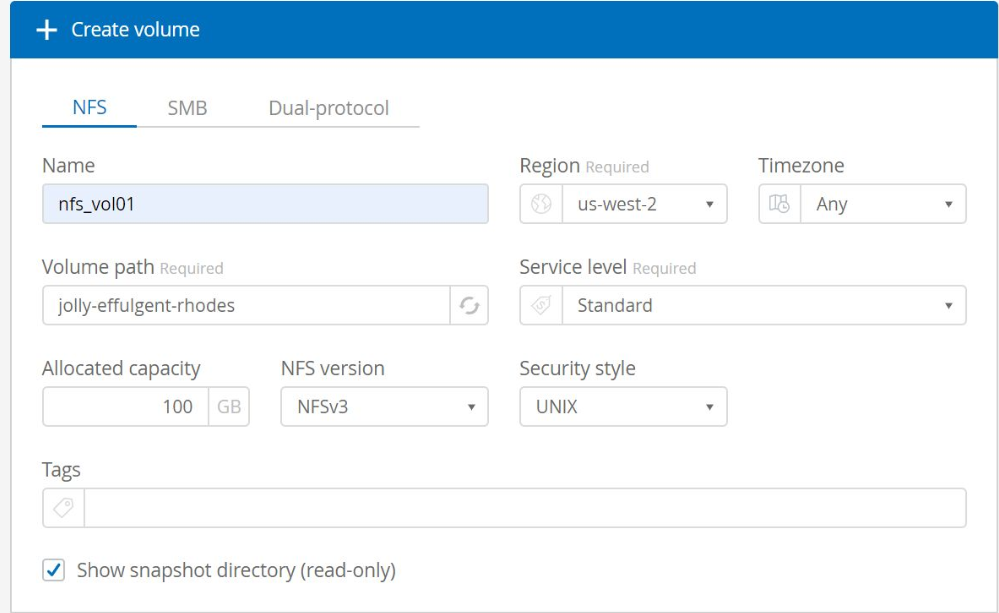

とりあえずお手軽なNFSで作成します。

f:id:virtual-oji:20200501140335p:plain

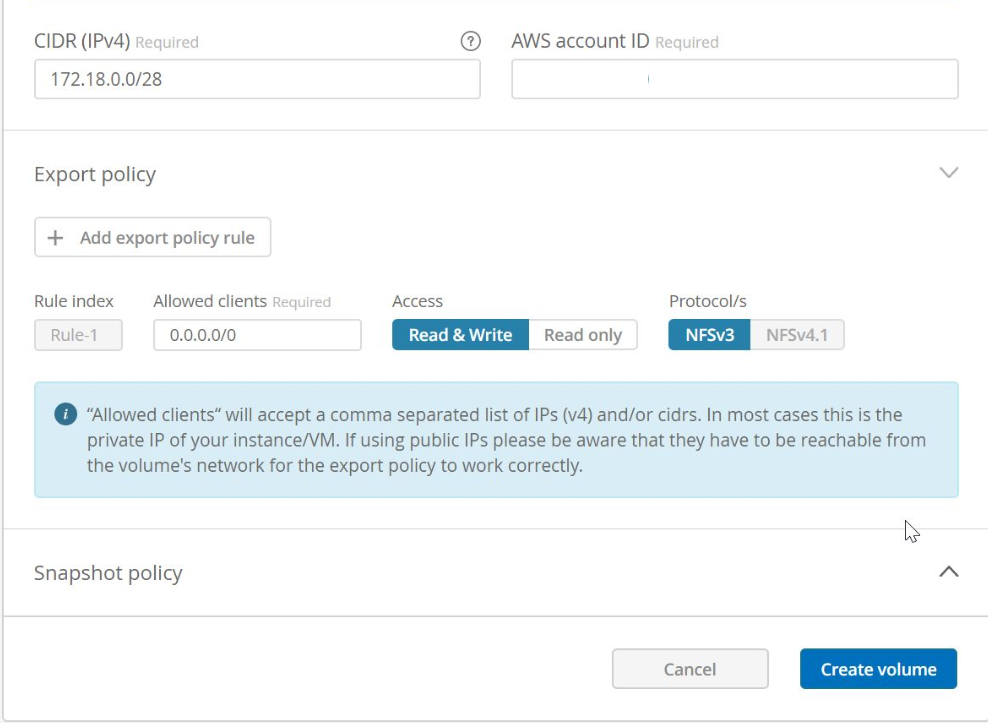

初回のみCIDRとAWSアカウントを入力する画面が出現します。

CIDRは未使用の範囲を設定する必要があるようです。今回の環境環境VPCは172.31.0.0/16なので被らないCIDRを設定しました。ちなみに/28で作成しないといけないようです。

f:id:virtual-oji:20200501140458p:plain

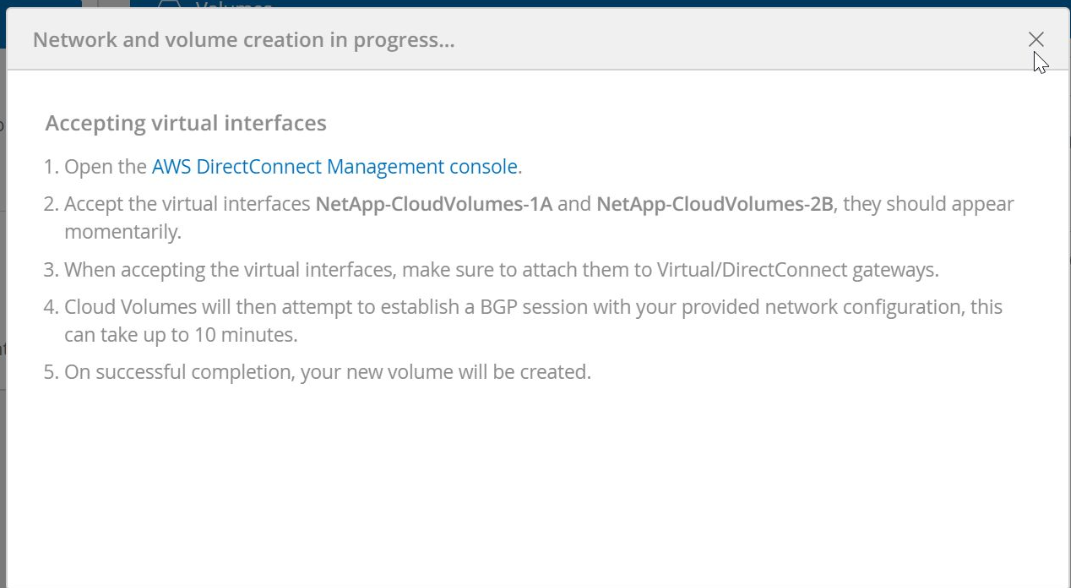

Create Volumeを押下すると、ポップアップが出てきて次にやらないといけないことを教えてくれます。ちょっと便利。

f:id:virtual-oji:20200501140629p:plain

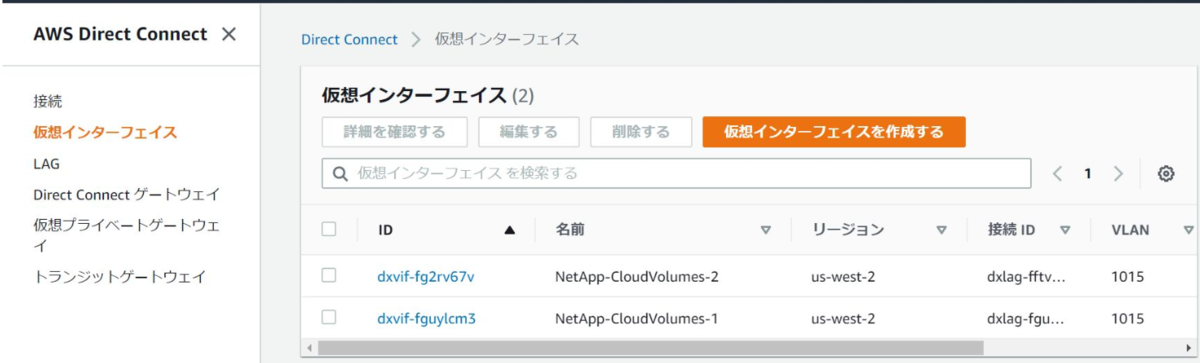

AWSのVIF管理画面にいくと2つのVIFが表示されます。

f:id:virtual-oji:20200501140729p:plain

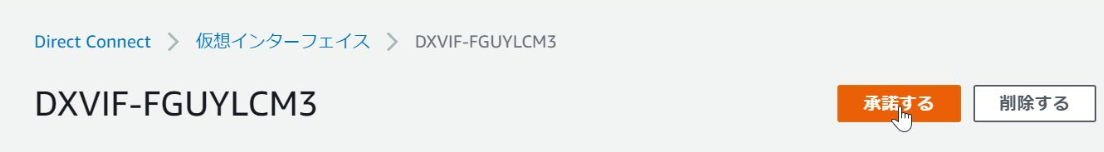

1個ずつクリックし承諾してVPCとNetApp環境を接続します。

f:id:virtual-oji:20200501140810p:plain

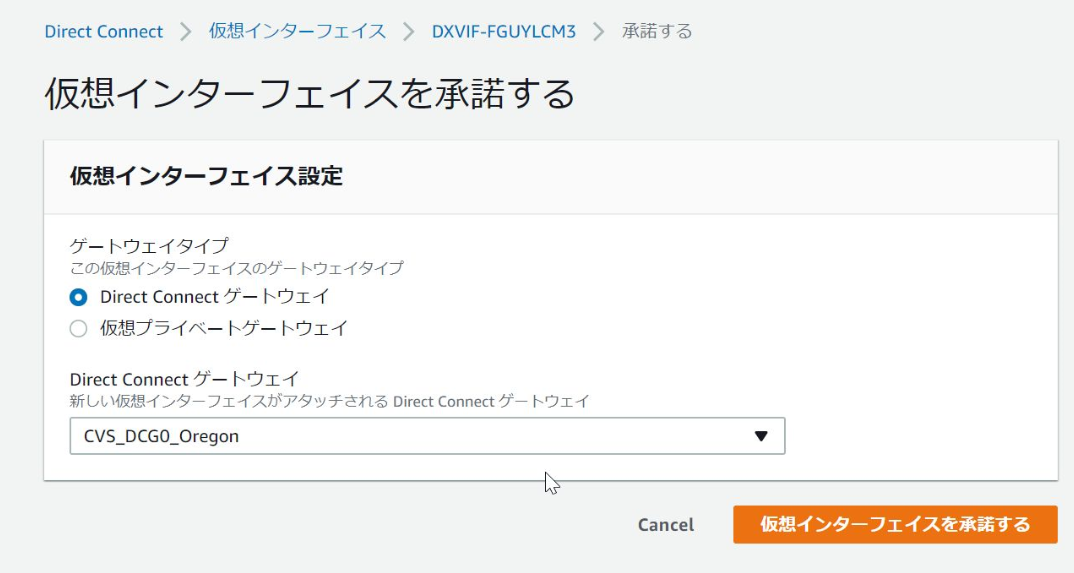

先ほど作成したDirect Connect Gatewayを選び承諾します。

※もう片方も承諾してください

f:id:virtual-oji:20200501140849p:plain

pendingになります。10-20分?くらい待ちます。

f:id:virtual-oji:20200501140934p:plain

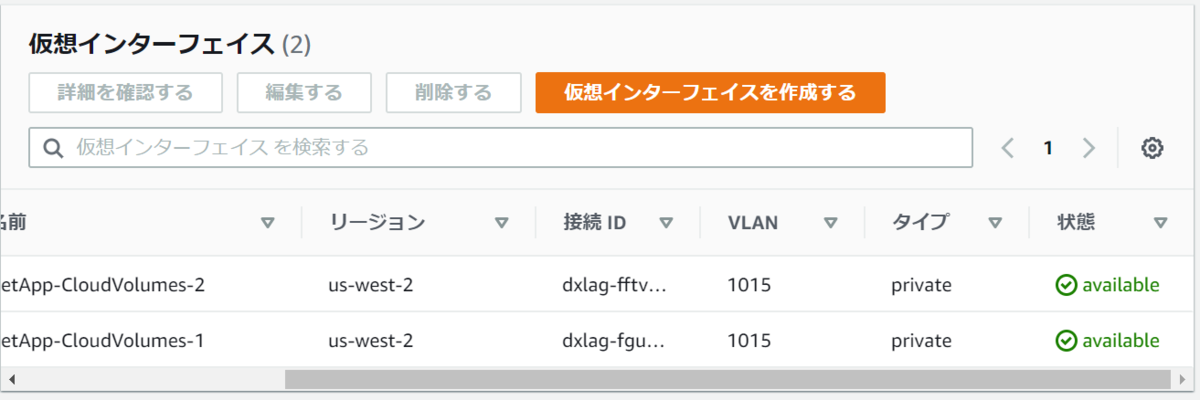

暫くするとdownとなりますが、もう少し経過するとavailableになります。

f:id:virtual-oji:20200501141054p:plain

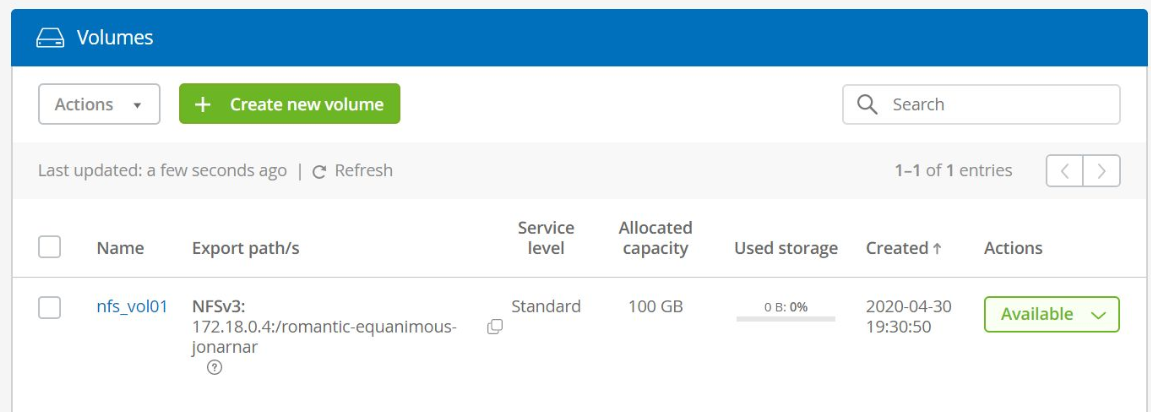

CVSの画面に戻るとcreatingだったものがAvailableになります。

これでマウント可能なのでインスタンス(CenteOS)からマウントしてみましょう。

f:id:virtual-oji:20200501141143p:plain

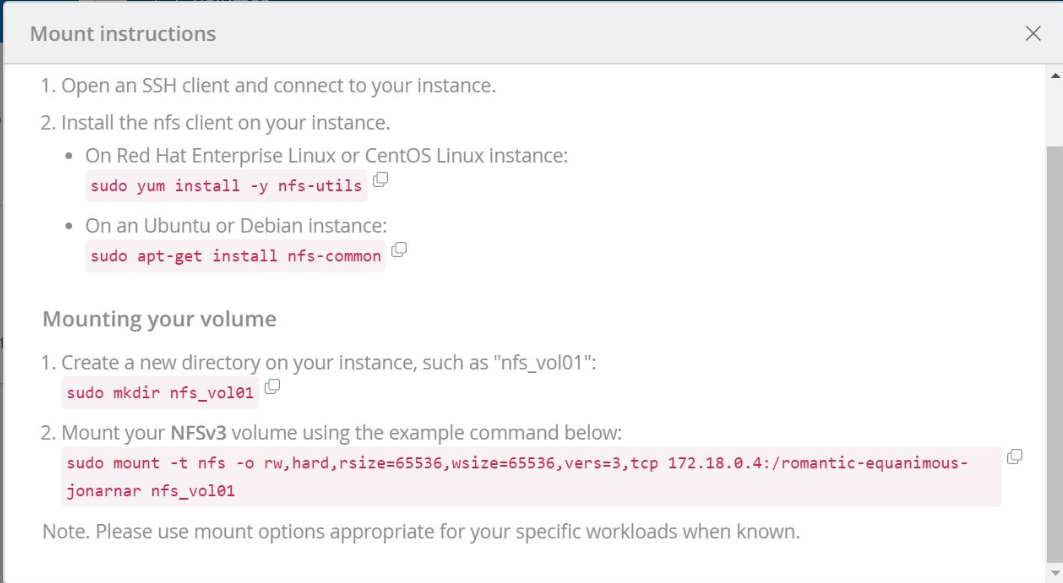

nfs_vol01の?マークをクリックするとマウント方法を教えてくれます。

f:id:virtual-oji:20200501141457p:plain



コピペするだけでマウントできるのでユーザーフレンドリーですよね~。地味にうれしい機能。

早速マウントしてみました。

f:id:virtual-oji:20200501141607p:plain



だめです!timeoutしちゃいました。なんでや~と思いルートテーブルを見てみるとルート伝播してませんね~。

f:id:virtual-oji:20200501141710p:plain

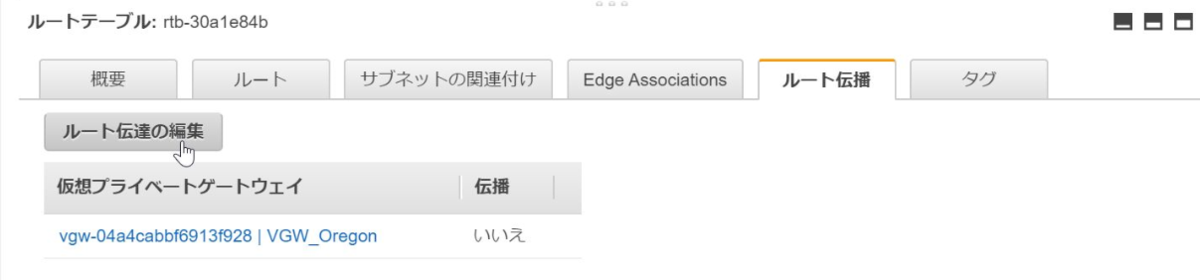

ルート伝播がいつの間にか「いいえ」になってました。

過去には「はい」にした記憶があるのですが時々、「いいえ」になるのってなんでなんでしょう?

f:id:virtual-oji:20200501141756p:plain

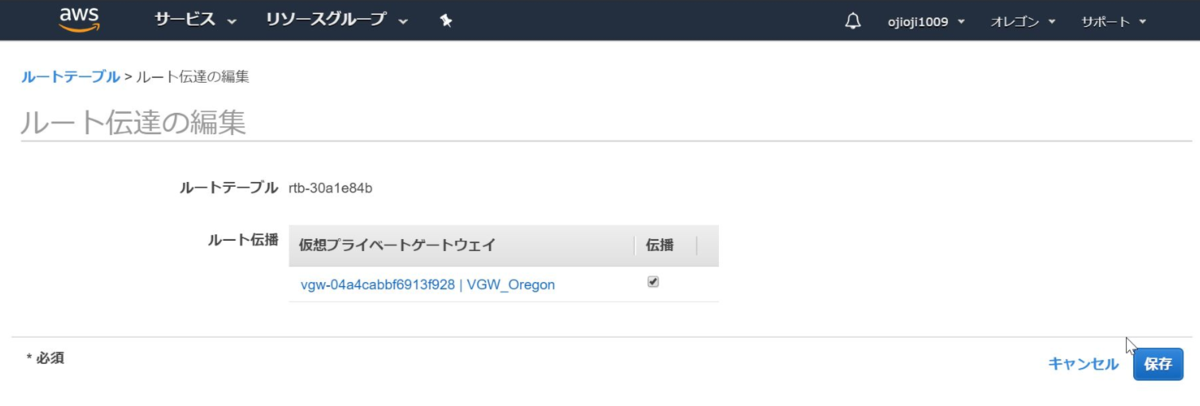

伝播にチェックを入れて保存します。

f:id:virtual-oji:20200501141848p:plain

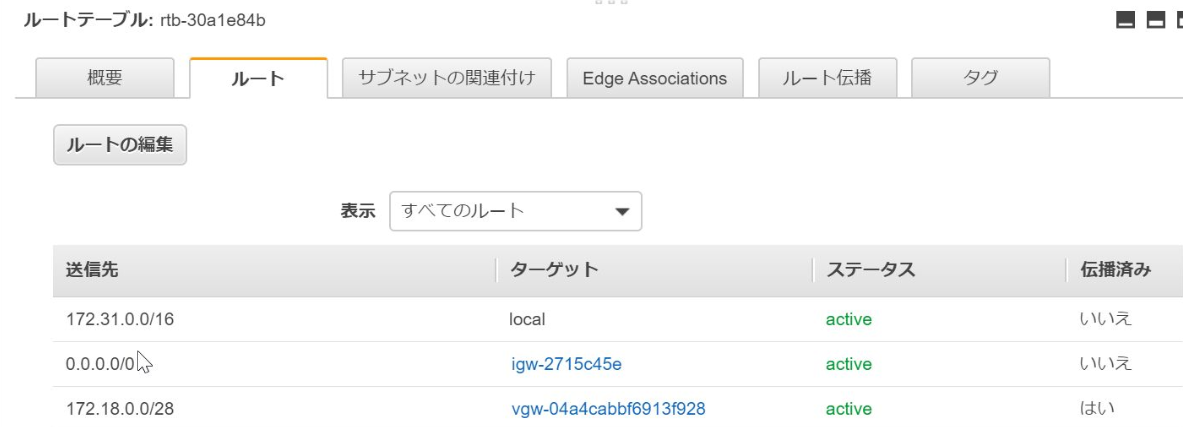

すぐにBGPでルートが伝播してきます。CVSで設定したCIDRのルート情報が伝播してきました。※172.18.0.0/28が自動追加されています。

f:id:virtual-oji:20200501141945p:plain



もう一度同じコマンドを流すと無事にマウント完了!

f:id:virtual-oji:20200501142039p:plain

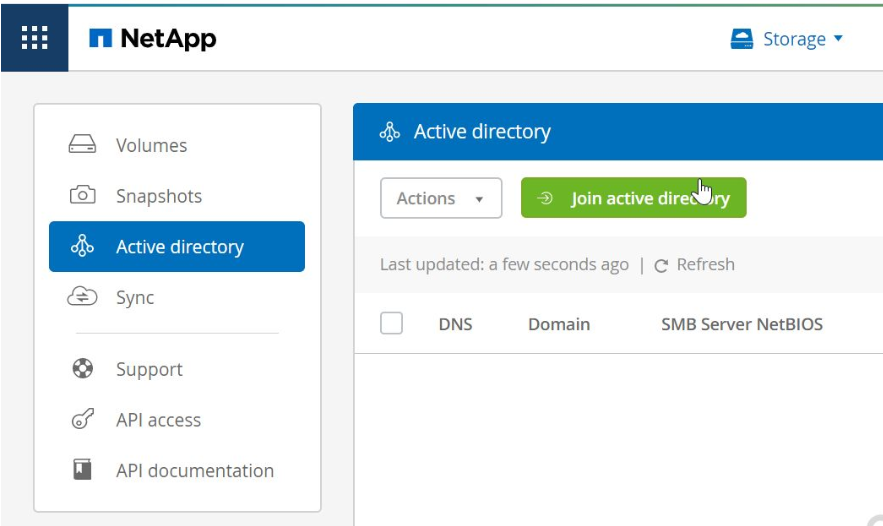

cifsもテストしたいので続いてCVSのほうに戻ってAD参加します。

f:id:virtual-oji:20200501142118p:plain

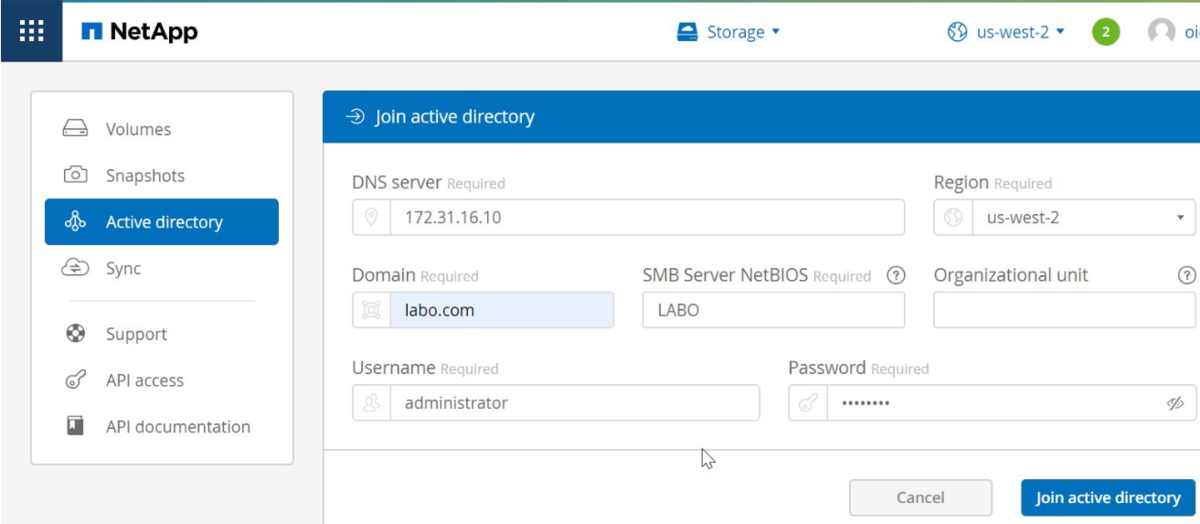

VPC内に構築したAD情報を入力します。

f:id:virtual-oji:20200501142155p:plain

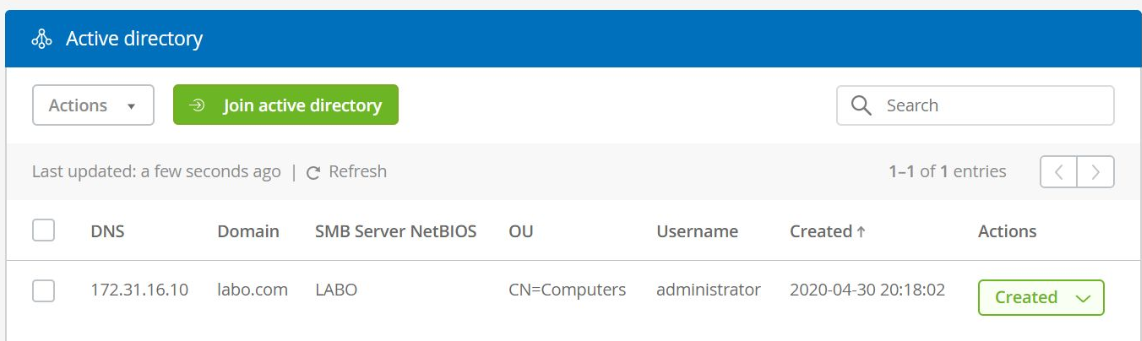

作成できました。

f:id:virtual-oji:20200501142225p:plain



続いてcifs用のvolumeを作成します。CVSではSMB表記なんですね。

f:id:virtual-oji:20200501142313p:plain

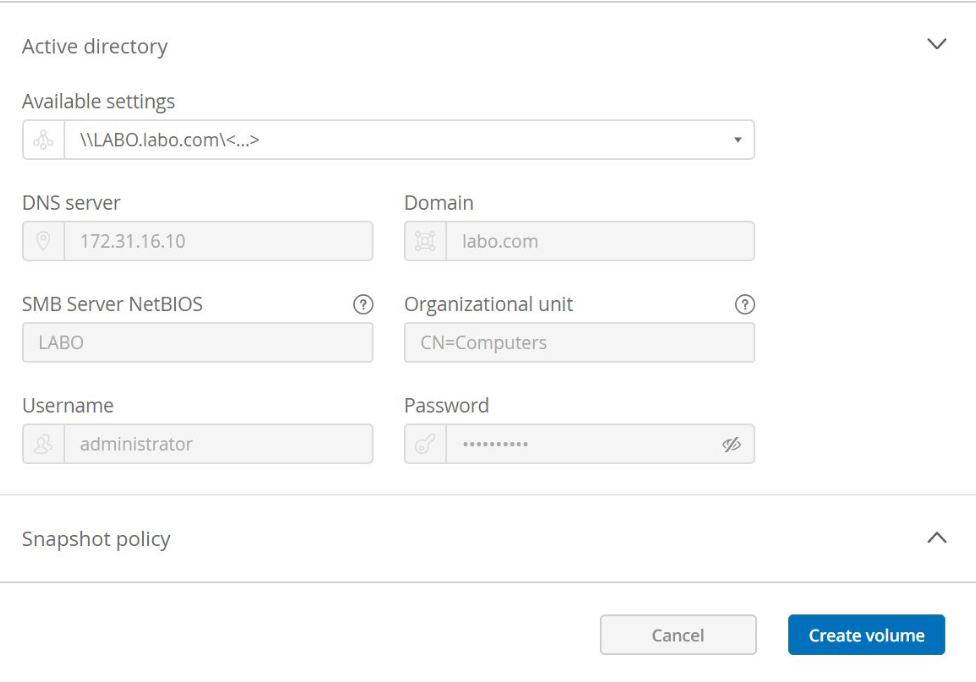

先ほど作成したAD情報を入力します。

f:id:virtual-oji:20200501142346p:plain

create volumeをクリックすると・・・

f:id:virtual-oji:20200501142417p:plain

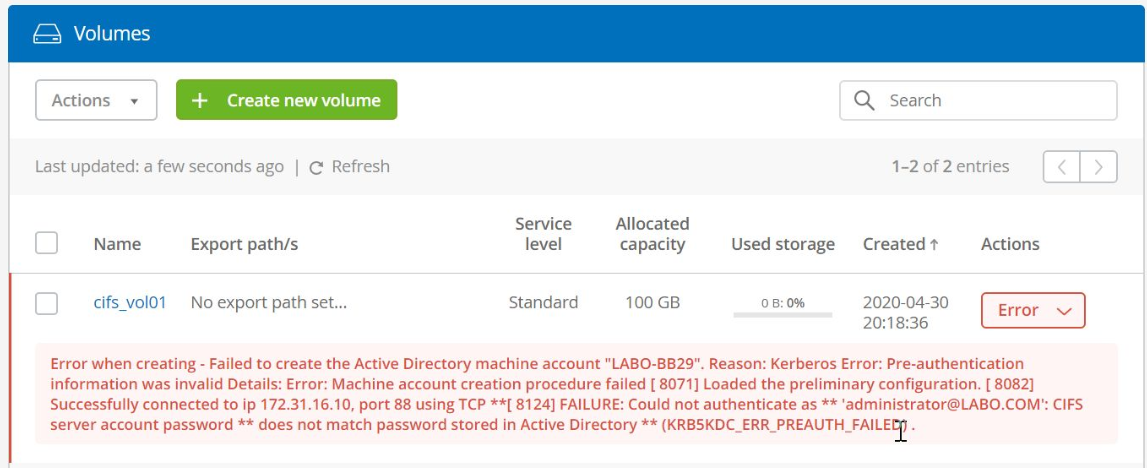

だめです!password違うって言われます。詳細なエラー表示してくれるのは助かります。

何回チャレンジしても同じでした。仕方ないのでADで新しいdomain adminsのユーザを作ってやってみました。

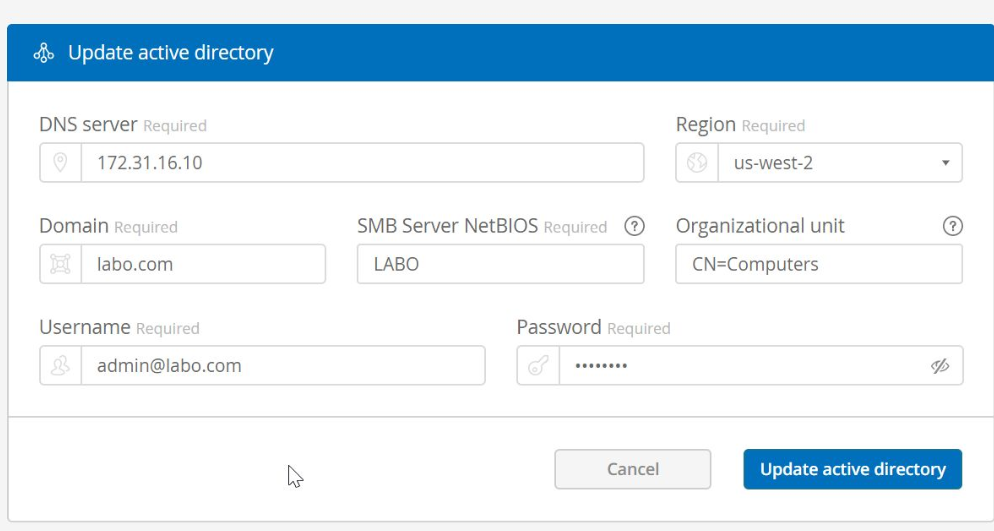

新しく作ったadminを登録して~

f:id:virtual-oji:20200501142548p:plain

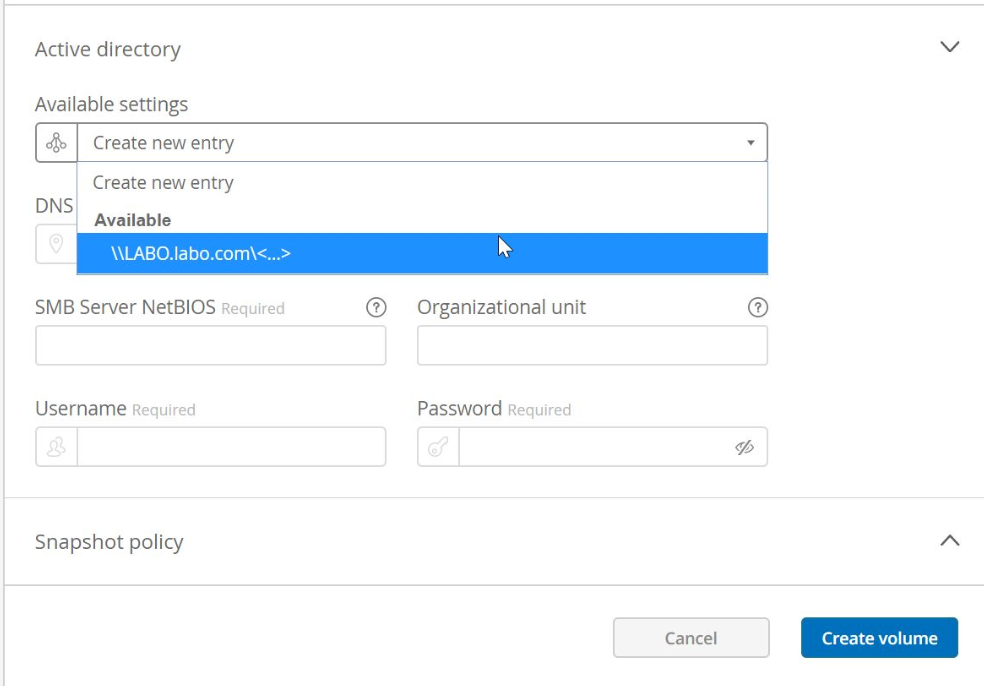

もっかいcreate volumeして~

f:id:virtual-oji:20200501142655p:plain

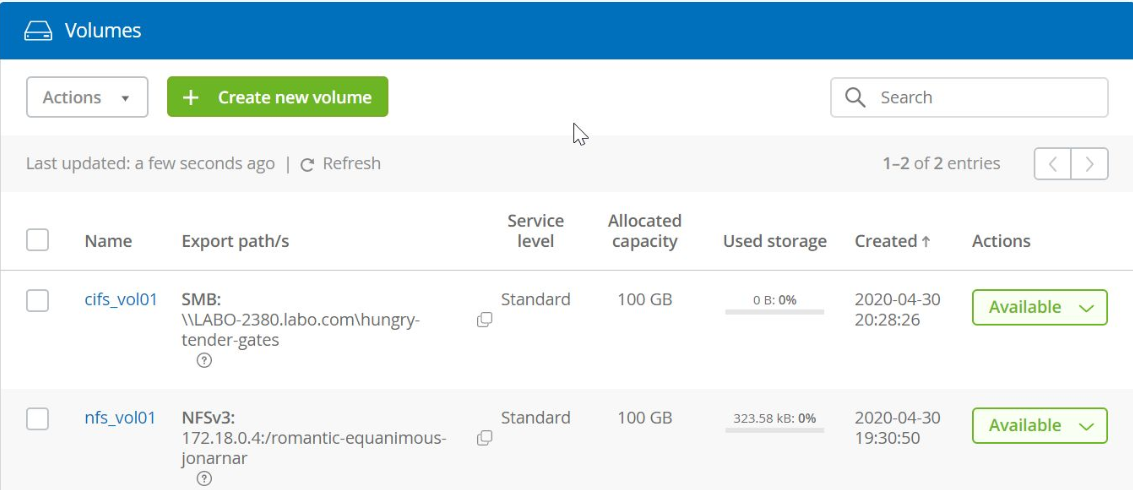

なぜかavailableになりました!デフォルトユーザはダメとかあるんですかね?

f:id:virtual-oji:20200501142734p:plain

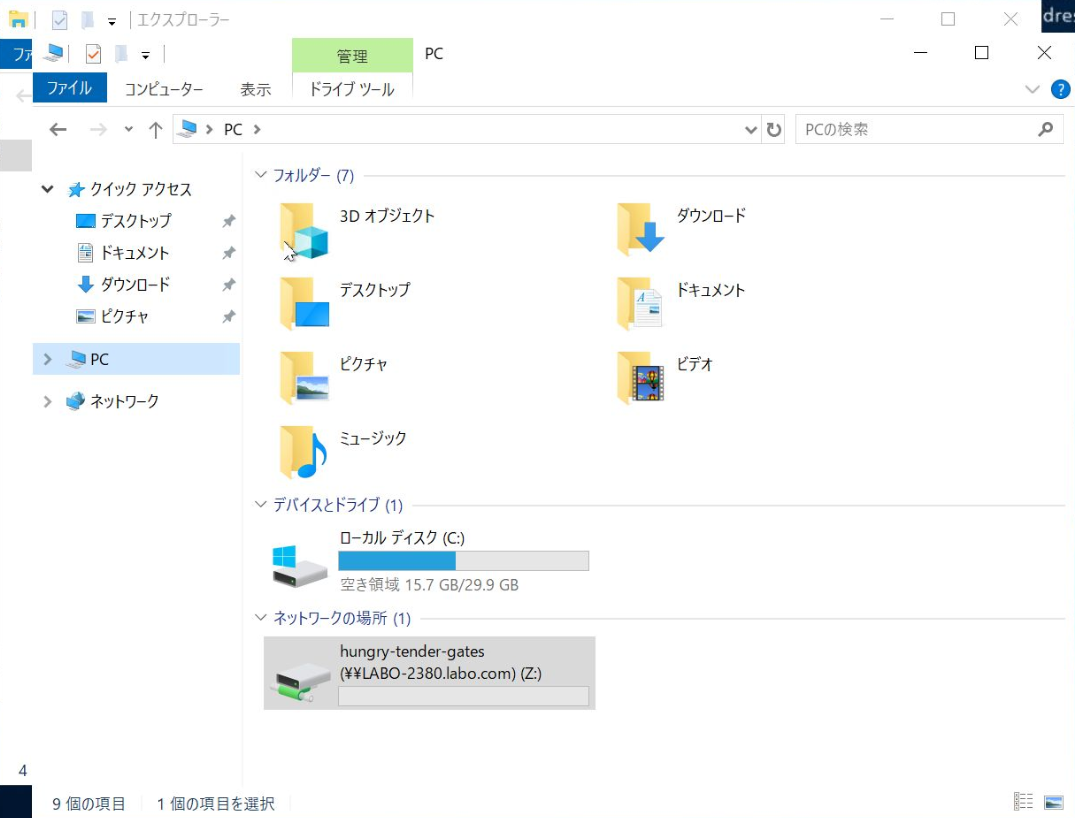

ネットワークドライブに割り当ててみました。

f:id:virtual-oji:20200501142827p:plain

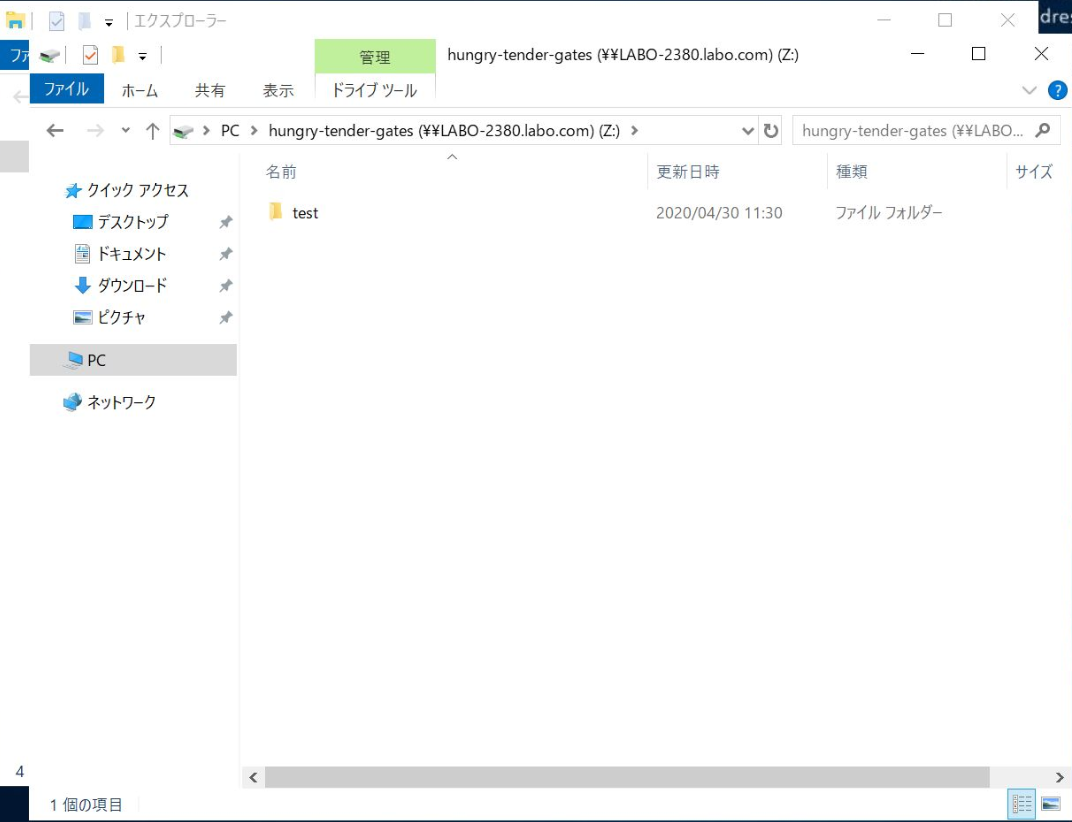

書き込みテストもOK!

f:id:virtual-oji:20200501142854p:plain



以上がCVSの構築手順でした。

さくっとファイルサーバを利用でき、構築する過程ではユーザーフレンドリーな仕組みもあって利用しやすいと感じました!



次回は気になるCVSのパフォーマンス検証しようかと思います。

検証なので節約のためにstandardで構築してるのでやる意味あるのかは・・・謎。
